ISB-TS45D

紅外熱電堆傳感器

TO-46 封裝
高靈敏度 NTC
熱敏電阻補償
快速響應時間 5μm

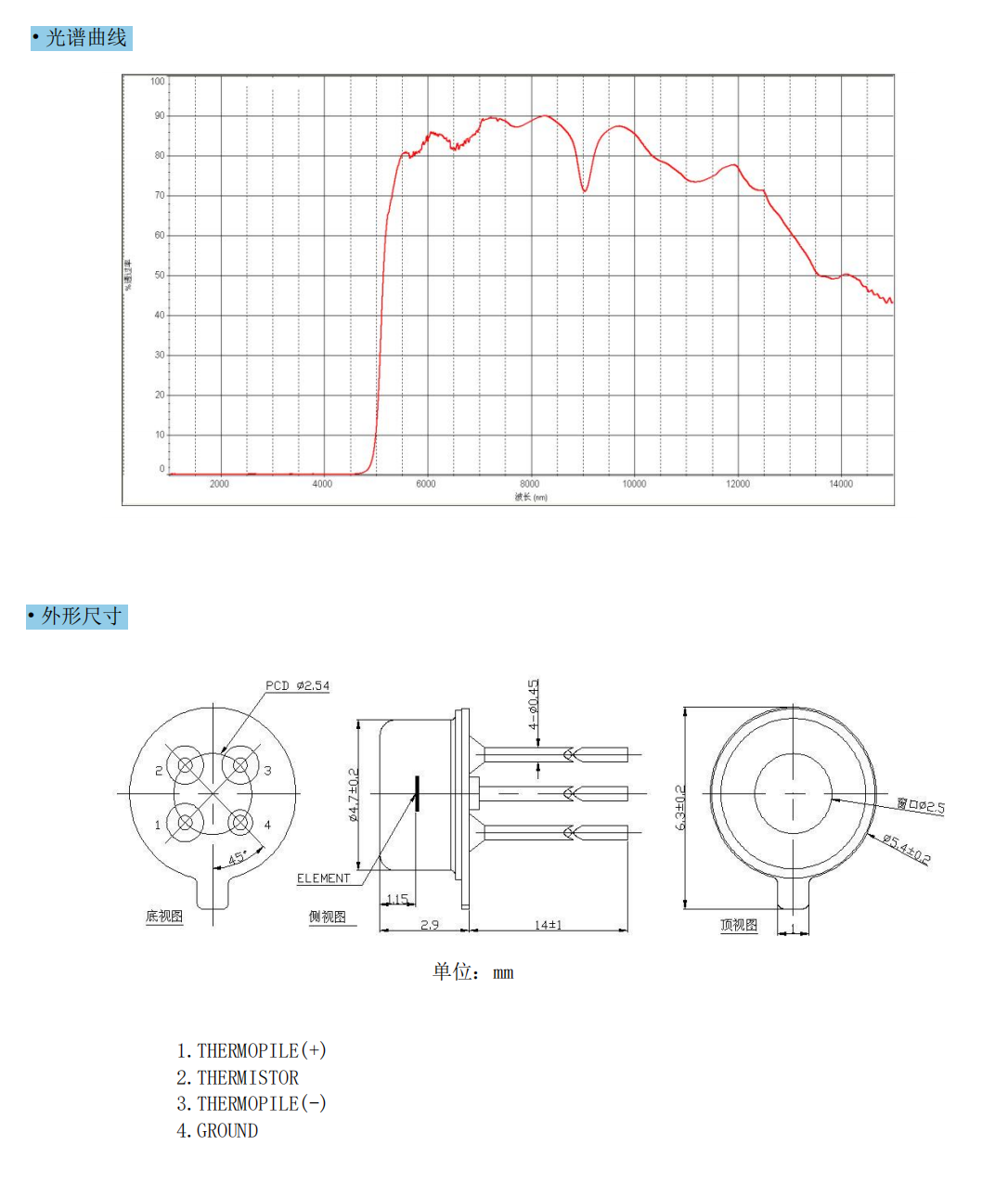

長波通濾光片

產品說明書一鍵訂貨

產品概述

ISB-TS45D 熱電堆紅外傳感器用于非接觸溫度測量。產品由紅外濾光片、熱敏電阻等元件，經 TO-46金屬封裝而成 , 具有高可靠性、高靈敏度。

產品特性

非接觸溫度測溫
耳朵溫度計、額頭溫度計
工業連續溫度控制

數據參數

參數 Min. Typ. Max. units 測試條件
尺寸 1.6Χ1.6 mm2
靈敏區域 1.1Χ1.1 mm2
探測角度 90
°
熱電堆電阻 95 120 140 KΩ Temp=25℃
噪聲電壓 45
nV/Hz1/2 Temp=25℃
噪聲等效功率 0.27
nW/Hz1/2 Blackbody=500k,1Hz@25℃
電壓響應 20.11
Vmm2/w Blackbody=500k,1Hz@25℃
響應度 124 V/w Blackbody=500k,1Hz@25℃
電阻溫度系數 0.1
%/℃ Temp=25℃~75℃
時間常數 10
ms
探測率 1.0E+08 cmHz1/2/w Blackbody=500k,1Hz@25℃
NTC阻值 100±3%
KΩ 25℃
NTC β 3950±1%
K 25/50℃

環境要求
工作溫度	-30℃~+85℃
儲存溫度	-30℃~+100℃

參數	Min.	Typ.	Max.	units	測試條件
尺寸	1.6Χ1.6			mm2
靈敏區域	1.1Χ1.1			mm2
探測角度	90			°
熱電堆電阻	95	120	140	KΩ	Temp=25℃
噪聲電壓	45			nV/Hz1/2	Temp=25℃
噪聲等效功率	0.27			nW/Hz1/2	Blackbody=500k,1Hz@25℃
電壓響應	20.11			Vmm2/w	Blackbody=500k,1Hz@25℃
響應度	124			V/w	Blackbody=500k,1Hz@25℃
電阻溫度系數	0.1			%/℃	Temp=25℃~75℃
時間常數	10			ms
探測率	1.0E+08			cmHz1/2/w	Blackbody=500k,1Hz@25℃
NTC阻值	100±3%			KΩ	25℃
NTC β	3950±1%			K	25/50℃
